Kanaleinheiten CAC - AUX air-conditioning systems

Kanaleinheiten

Dank der besonders flachen Gehäusekonstruktion eignen sie sich auch für niedrige Deckenbereiche. Die automatische ESP-Regelung sorgt stets für komfortables Kühlen und Heizen, unabhängig von der Installationslänge

Kanaleinheiten

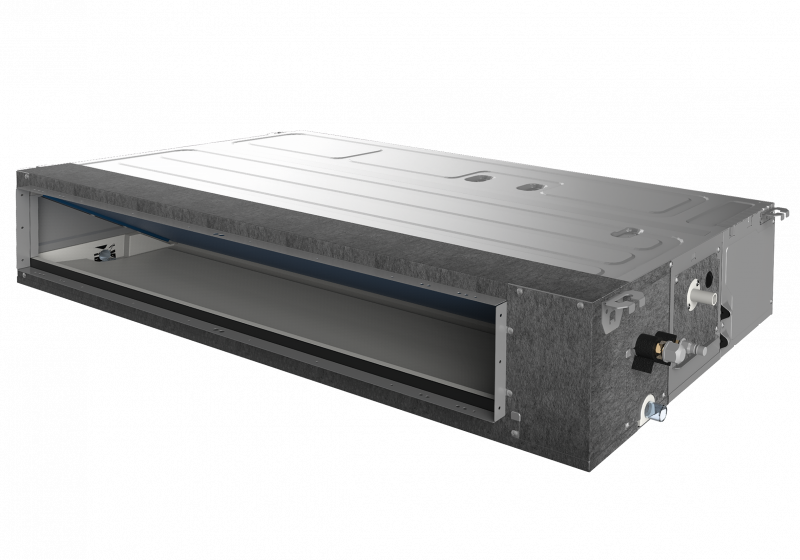

AUX-C-(18/24/30/36/42/48/60)CAD

BESONDERS FLACHE KONSTRUKTION – NUR 245 MM HOCH
Dank der besonders flachen Bauweise eignen sich die AUX-Kanalgeräte ideal für Räume mit begrenztem Installationsplatz. Die geringe Gehäusehöhe von nur 245 mm ermöglicht die Montage selbst in niedrigen Deckenbereichen.
\
Die Kanalgeräte sind für den Einbau konzipiert und bieten einen diskreten Betrieb sowie flexible Installationsmöglichkeiten. Nach der Montage im abgehängten Deckenbereich sind sie unsichtbar, und die klimatisierte Luft wird über Kanäle zu beliebig platzierten Luftauslässen geleitet.

Immer komfortable und effektive Kühlung

Sogar in großen Räumen

Effiziente und unauffällige Kompakteinheiten geben mehr Freiheit beim Entwerfen der Installation. Dank der außergewöhnlich flachen Bauform des Gehäuses eignen sie sich hervorragend für niedrige Deckenräume. Der regulierbare statische Druck bis 160 Pa ermöglicht die Anwendung von langen Lüftungskanälen und die Funktion der automatischen ESP-Regulierung sichert immer die komfortable Kühlung und Heizung, unabhängig von der Länge der Installation.

Kondenswasserpumpe

Förderhöhe bis 70 cm

Die AUX- Kassetteneinheit kann zusätzlich mit einer Kondenswasserpumpe ausgestattet werden. Mit der Pumpe ist es möglich, das Kondenswasser bis 70 cm Höhe oberhalb der Abtropfschale abzupumpen.

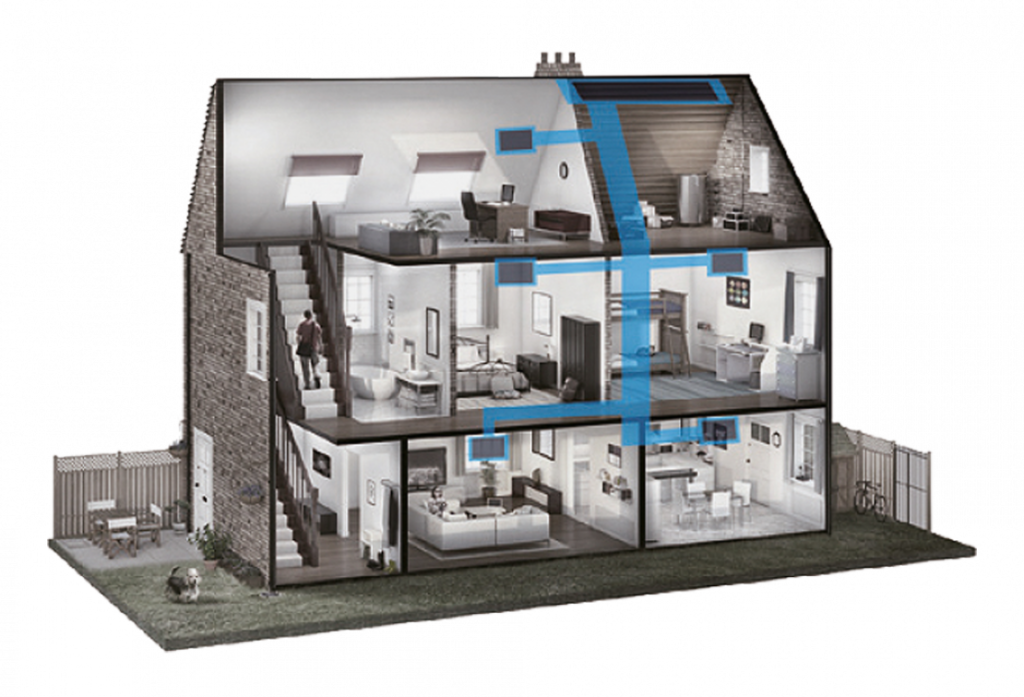

Elastische Installationsführung

Sogar auf längeren Entfernungen

Der regulierbare statische Druck von 0 bis 160 Pa ermöglicht die größere Flexibilität beim Entwerfen der Installation – die Lüftungskanäle können auf längeren Entfernungen geführt werden.

Elastische Installationsführung

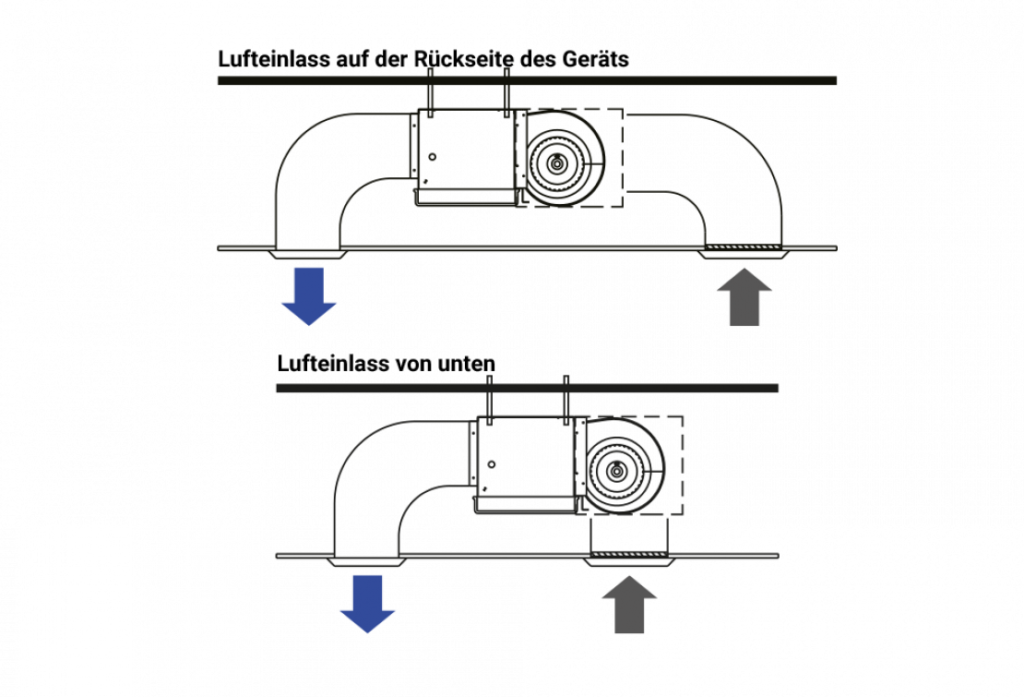

Zwei Möglichkeiten für die Luftentnahme

Die Bauweise des Kanalklimagerätes ermöglicht die Lufteinlassstelle in zweifacherweise zu montieren, was die größere Flexibilität beim Entwerfen der Installation gibt. Standardmäßig befindet sich der Lufteinlass auf der Rückseite der Einheit. Wenn die Gestaltung des Raumes dies fordert, kann die Luftansaugung auch von der Unterseite erfolgen (optional)

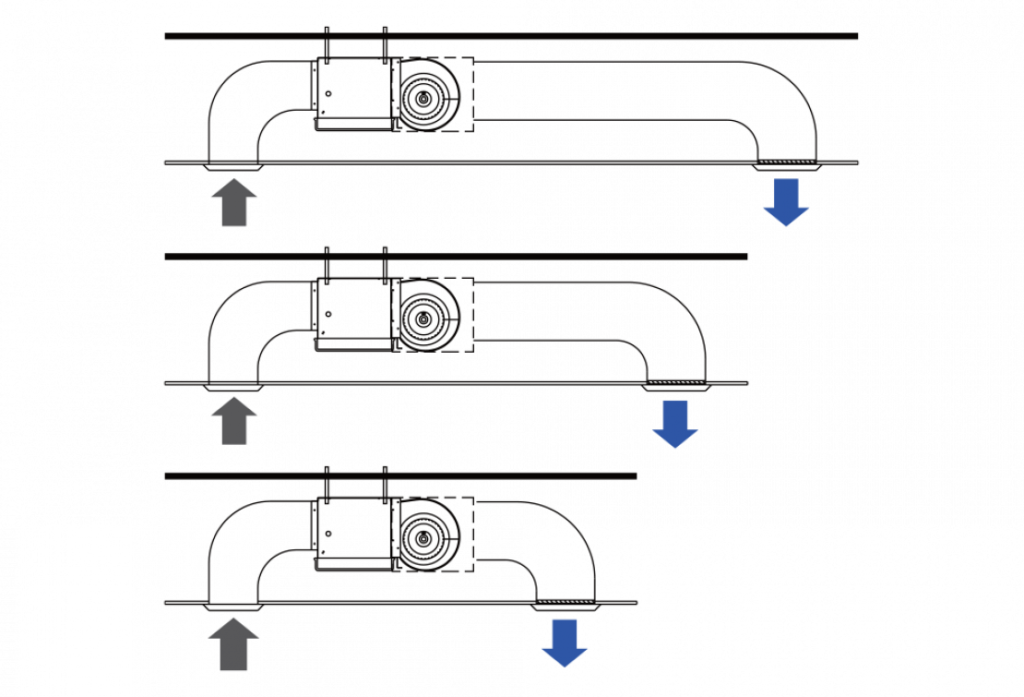

AUTOMATISCHE ESP-REGELUNG

Komfortable Bedingungen und niedriger Lärmpegel

Die Funktion der automatischen ESP-Regulierung garantiert die komfortablen Bedingungen im Raum bei dem niedrigen Lärmpegel. Die Ventilatorgeschwindigkeit und die Menge der ausgeblasenen Luftströmung sind automatisch an die Länge des Lüftungskanals angepasst, damit immer der konstante Luftstrom in jeder Situation, unabhängig von der Länge der Rohrleitung, gesichert wird.

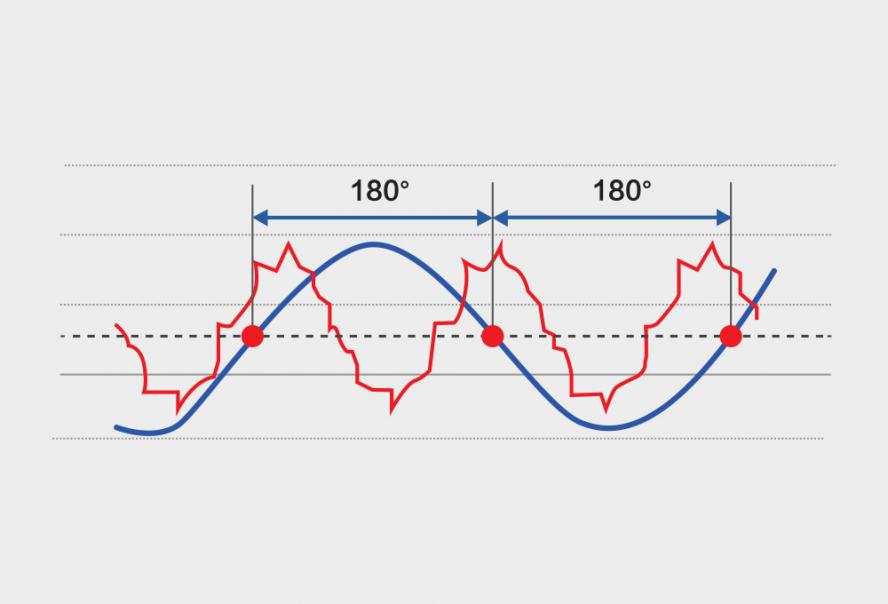

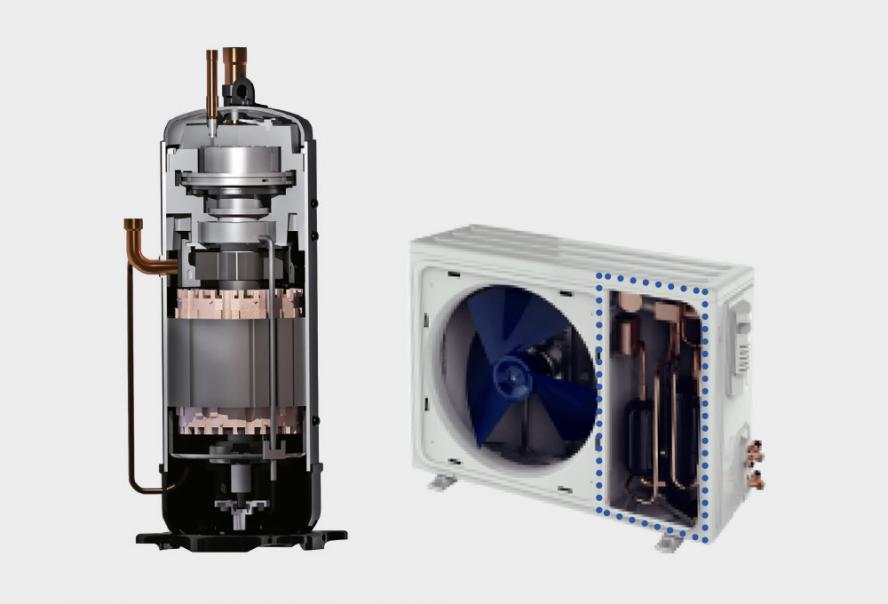

Inverter-Verdichter von hoher Qualität

Garantie für Energieeinsparung und Zuverlässigkeit

Der in den AUX Klimageräten eingesetzte Inverter-Rotationsverdichter garantiert einen zuverlässigen und effizienten Betrieb, die höchsten Parameter der Energieeffizienz, niedrige Betriebskosten und einen niedrigen Lärmpegel. Die robusten Stoffe von hoher Qualität, die bei der Konstruktion des Verdichters verwendet wurden, sorgen für seinen langen und reibungslosen Betrieb.

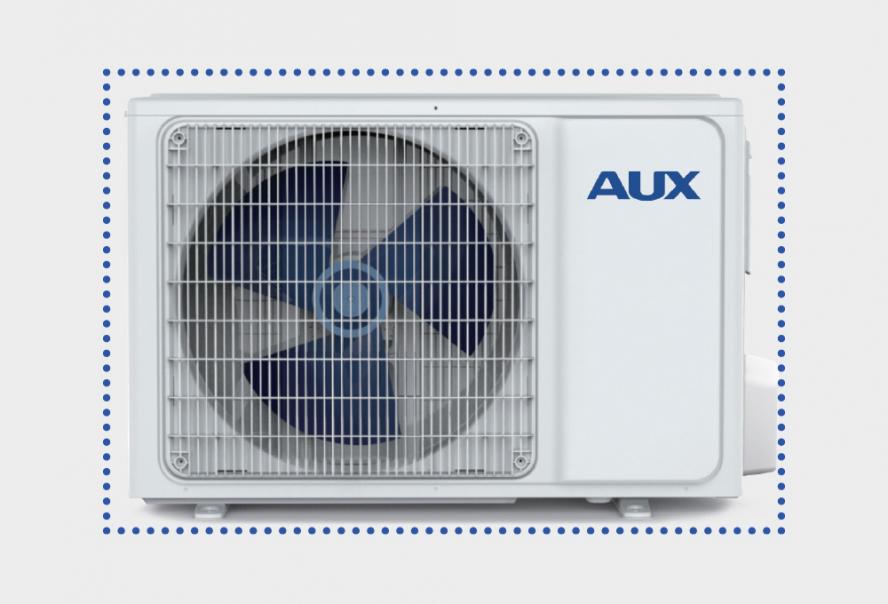

Korrosionsgeschütztes Außengehäuse

Längere Lebensdauer und Ästhetik

Das Außengehäuse ist mit einer Schutzbeschichtung versehen, die es vor Insekten, Nagetieren, Nässe, Staub und Feuer schützt. So bleibt das Gerät langlebig und sieht auch nach Jahren im Freien noch gut aus.

Optimalisierter Entwurf von Rohrleitungen

Erhöhung der Kühleffizienz

Die Bauform sichert eine zusätzliche Kühlung und erhöht die Kühleffizienz dadurch, dass die Einlassstelle des Kältemittels von der Auslassstelle getrennt wird.

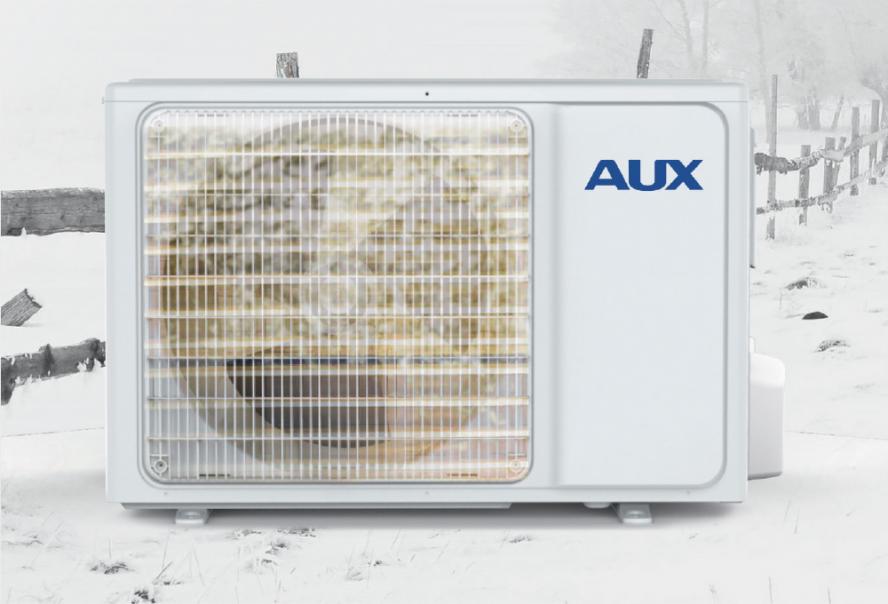

Intelligente Entfrostung

Effektiver Betrieb bei niedrigen Außentemperaturen

Das Klimagerät betätigt den Entfrostungsmodus nur dann wenn das nötig ist und nur für die Zeitdauer, die zur Entfrostung des Wärmetauschers notwendig ist, was den Dauerbetrieb des Gerätes im Heizmodus ermöglicht. Das System der intelligenten Entfrostung, das in den AUX-Klimageräten angewandt wurde, verbessert die Energieeinsparung der Geräte um 5 % und um 20% erhöht die Heizungseffektivität bei niedrigen Außentemperaturen.

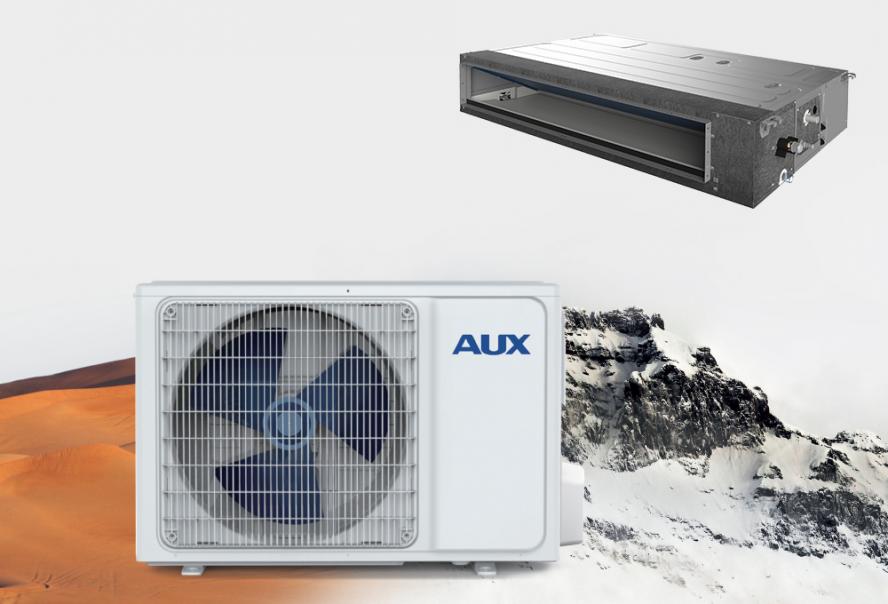

Breiter Betriebsumfang

Reibungsloser Betrieb auch unter ungünstigen Außenbedingungen

Die Kommerzklimasysteme AUX kennzeichnen sich durch einen stabilen, reibungslosen Betrieb auch bei den niedrigsten Außentemperaturen. Dank der Anwendung der modernen Technologien und Bauteilen von hoher Qualität können die AUX-Klimageräte im breiten Temperaturbereich d.h. von -15°C bis 52°C im Kühlmodus und von -22°C bis 24°C im Heizmodus arbeiten, wodurch sie einen hohen Komfort in den klimatisierten Räumen in jeder Jahreszeit sichern.

Automatische Neustart-Funktion

Speicherung von Einstellungen beim Stromausfall

Beim Stromausfall werden die letzten Einstellungen gespeichert und nach der Rückkehr der Stromversorgung wird die Klimaanlage erneut, automatisch in den vorher eingestellten Modus angeschaltet.

Erhitzer für die Abtropfschale

Effiziente Arbeit im Heizmodus

Die Außeneinheiten der AUX-Kommerzklimageräte verfügen über Abtropfschalenheizungen, die den Wärmetauscher vor Eis schützen und effizientes Heizen auch bei starkem Frost ermöglichen.

KÄLTEMITTEL R32

Umweltfreundlich, hocheffektiv, sicher

Alle AUX-Klimageräte der CAC-Serie arbeiten mit dem neuesten und umweltfreundlichen Kältemittel R 32, das im Vergleich zum bisher verwendeten Kältemittel R410A bedeutend effizienter ist und ein geringeres Treibhauspotenzial hat. Es verursacht auch keine Zerstörung der Ozonschicht.

HOHE ENERGIEEFFIZIENZ

Garantie für Energieeinsparung und Zuverlässigkeit

Die in AUX-Klimaanlagen eingesetzte Inverter-Rotationskompressortechnologie garantiert einen zuverlässigen und effizienten Betrieb der Geräte sowie höchste Energieeffizienzwerte. Sie sorgt zudem für geringe Betriebskosten und einen niedrigen Geräuschpegel. Die langlebigen, hochwertigen Materialien, die beim Bau des Kompressors verwendet werden, gewährleisten eine lange und störungsfreie Lebensdauer.

TECHNISCHE DATEN

AUX-C-(12/18/24/30)CAD

Model			AUX-C-12CAD	AUX-C-18CAD	AUX-C-24CAD	AUX-C-30CAD
Kühlleistung		[kW]	3,52 (1,35 – 4,40)	5,28 (1,53 – 5,60)	7,03 (2,16 – 8,20)	8,65 (2,49 – 9,20)
Kühlleistung		[Btu/h]	12000 (4600 – 15000)	18000 (5200 – 19100)	24000 (7400 – 28000)	29500 (8490 – 31390)
Heizleistung		[kW]	3,81 (1,24 – 5,30)	5,60 (1,40 – 6,20)	7,91 (1,98 – 9,30)	9,20 (2,86 – 9,60)
Heizleistung		[Btu/h]	13000 (4200 – 18100)	19100 (4800 – 21200)	27000 (6800 – 31700)	31390 (9760 – 32760)
Leistungsaufnahme	Kühlbetrieb	[W]	1,03 (0,26 – 1,60)	1,55 (0,47 – 2,30)	2,17 (0,67 – 3,30)	2,10 (0,67 – 3,30)
Leistungsaufnahme	Heizbetrieb	[W]	1,02 (0,19 – 1,51)	1,51 (0,46 – 2,25)	2,13 (0,65 – 3,30)	2,40 (0,67 – 3,30)
Stromaufnahme	Kühlbetrieb	[A]	4,48 (1,13 – 6,96)	6,73 (2,04 – 10,00)	9,43 (2,91 – 14,35)	11,09 (3,09 – 14,35)
Stromaufnahme	Heizbetrieb	[A]	4,43 (0,83 – 6,57)	6,48 (2,00 – 9,78)	9,26 (2,83 – 14,35)	10,43 (2,91 – 14,35)
EER / COP		–	3,41 / 3,73	3,40 / 3,76	3,24 / 3,71	3,39 / 3,83
SEER / SCOP		–	6,10 / 4,00	6,10 / 4,00	6,10 / 4,00	6,10 / 4,00
Energieeffizienzklasse	Kühlbetrieb	–	A++	A++	A++	A++
Energieeffizienzklasse	Heizbetrieb	–	A+	A+	A+	A+
Inneneinheit			AUX-C-12CAD/I	AUX-C-18CAD/I	AUX-C-24CAD/I	AUX-C-30CAD/I
Stromversorgung		[V~,Hz,Ph]	220-240, 50, 1	220-240, 50, 1	220-240, 50, 1	220-240, 50, 1
Ventilatormotorleistung		[W]	120	120	200	200
Lüftergeschwindigkeit (hoch / mittel / niedrig)		[U/min]	980/880/800	1180/1050/930	1200/1065/960	1350/1245/1110
Luftstrom (hoch / mittel / niedrig)		[m3/h]	720/600/500	900/750/630	1400/1190/980	1600/1400/1100
Schalldruckpegel (hoch / mittel / niedrig)		[dB(A)]	37/34/32	44/41/37	43/41/39	46/44/41
Schallleistungspegel		[dB(A)]	–	54	55	57
Abmessungen der Inneneinheit		[mm]	700 x 700 x 245	700 x 700 x 245	1000 x 700 x 245	1000 x 700 x 245
Gewicht der Inneneinheit (netto)		[kg]	21,0	22,0	32,0	32,0
Außeneinheit			AUX-C-12CAO	AUX-C-18CAO	AUX-C-24CAO	AUX-C-30CAO
Stromversorgung		[V~,Hz,Ph]	220-240, 50, 1	220-240, 50, 1	220-240, 50, 1	220-240, 50, 1
Kompressor-Typ		–	Rotationskompressor	Rotationskompressor	Rotationskompressor	Rotationskompressor
Luftstrom		[m3/h]	2000	2600	4200	4200
Schalldruckpegel		[dB(A)]	54	55	58	58
Schallleistungspegel		[dB(A)]	64	65	68	68
Abmessungen der Außeneinheit		[mm]	709 x 283 x 536	785 x 300 x 555	900 x 350 x 700	900 x 350 x 700
Gewicht der Außeneinheit (netto)		[kg]	23,0	29,0	43,0	50,0
Kältemittel	Typ	–	R32	R32	R32	R32
Kältemittel	Werkseitige Befüllung	[kg]	0,78	1,03	1,45	1,65
Rohranschlüsse (Durchmesser)	Flüssigkeit	[mm (Zoll)]	6,35 (1/4)	6,35 (1/4)	9,52 (3/8)	9,52 (3/8)
	Gas	[mm (Zoll)]	12,70 (1/2)	12,70 (1/2)	15,88 (5/8)	15,88 (5/8)
	Kondensat	[mm (Zoll)]	DN20 (R3/4)	DN20 (R3/4)	DN20 (R3/4)	DN20 (R3/4)
Maximale Rohrlänge		[m]	25	30	50	50
Maximale Höhendifferenz		[m]	10	20	25	25
Betriebsbereich der Außeneinheit (außentemperatur)	Kühlung	[°C]	-15~52	-15~52	-15~52	-15~52
Betriebsbereich der Außeneinheit (außentemperatur)	Heizung	[°C]	-22~24	-22~24	-22~24	-22~24
Arbeitsbereich der Temperatur		[°C]	16~32	16~32	16~32	16~32

Wir behalten uns das Recht auf Fehler in Beschreibungen, Erscheinungsbild, Funktionen, technischen Parametern und Maßzeichnungen vor, die aus der kontinuierlichen Weiterentwicklung unserer Geräte resultieren.

TECHNISCHE DATEN

AUX-C-(36/42/48/60)CAD

Model			AUX-C-36CAD	AUX-C-42CAD	AUX-C-48CAD	AUX-C-60CAD
Kühlleistung		[kW]	10,55 (2,90 – 11,00)	12,10 (2,90 – 13,00)	14,00 (4,76 – 16,60)	16,00 (4,76 – 17,50)
Kühlleistung		[Btu/h]	36000 (9800 – 37500)	42000 (9800 – 44300)	48000 (16241 – 56639)	55000 (16241 – 59710)
Heizleistung		[kW]	11,15 (2,60 – 11,50)	13,50 (2,60 – 14,00)	16,00 (4,78 – 18,40)	17,00 (4,78 – 18,50)
Heizleistung		[Btu/h]	38000 (8800 – 39200)	46000 (8800 – 47700)	55000 (16309 – 62781)	58000 (16308 – 63122)
Stromverbrauch	Kühlung	[W]	3,50 (0,71 – 4,20)	3,90 (0,71 – 4,50)	4,80 (1,71 – 5,90)	5,60 (1,71 – 6,85)
Stromverbrauch	Heizung	[W]	3,00 (0,47 – 3,70)	3,50 (0,47 – 4,20)	4,50 (1,71 – 6,05)	4,80 (1,71 – 7,00)
Stromaufnahme	Kühlung	[A]	15,80 (3,20 – 19,50)	18,00 (3,20 – 20,00)	8,40 (1,50 – 12,00)	10,00 (1,50 – 12,00)
Stromaufnahme	Heizung	[A]	13,00 (2,43 – 16,00)	16,00 (2,43 – 18,50)	8,00 (1,50 – 12,00)	8,00 (1,50 – 12,00)
EER / COP		–	3,01 / 3,72	3,10 / 3,86	2,92 / 3,56	2,86 / 3,54
SEER / SCOP		–	6,10 / 4,00	… / …	… / …	… / …
Energieeffizienzklasse	Kühlung	–	A++	A++	A++	A++
Energieeffizienzklasse	Heizung	–	A+	A+	A+	A+
Inneneinheit			AUX-C-36CAD/I	AUX-C-42CAD/I	AUX-C-48CAD/I	AUX-C-60CAD/I
Stromversorgung		[V~,Hz,Ph]	220-240, 50, 1	220-240, 50, 1	220-240, 50, 1	220-240, 50, 1
Ventilatormotorleistung		[W]	300	300	300	300
Lüftergeschwindigkeit (hoch / mittel / niedrig)		[U/min]	1245/1170/1095	1245/1170/1095	1425/1305/1200	1425/1305/1200
Luftstrom (hoch / mittel / niedrig)		[m³/h]	2040/1800/1600	2040/1800/1600	2300/2000/1700	2300/2000/1700
Schalldruckpegel (hoch / mittel / niedrig)		[dB(A)]	44/42/41	44/42/41	52/45/43	52/47/45
Schallleistungspegel		[dB(A)]	55	55	64	64
Abmessungen der Inneneinheit		[mm]	1400 x 700 x 245	1400 x 700 x 245	1400 x 700 x 245	1400 x 700 x 245
Gewicht der Inneneinheit (netto)		[kg]	38,0	38,0	38,0	38,0
Außeneinheit			AUX-C-36CAO	AUX-C-42CAO	AUX-C-48CAO	AUX-C-60CAO
Stromversorgung		[V~,Hz,Ph]	220-240, 50, 1	220-240, 50, 1	380-415, 50, 3	380-415, 50, 3
Kompressor-Typ		–	Rotationskompressor	Rotationskompressor	Rotationskompressor	Rotationskompressor
Luftstrom		[m³/h]	4000	4000	7200	7200
Schalldruckpegel		[dB(A)]	59	60	60	60
Schallleistungspegel		[dB(A)]	69	70	70	70
Abmessungen der Außeneinheit		[mm]	970 x 395 x 805	970 x 395 x 805	940 x 370 x 1325	940 x 370 x 1325
Gewicht der Außeneinheit (netto)		[kg]	61,0	61,0	81,0	85,0
Kältemittel	Typ	–	R32	R32	R32	R32
Kältemittel	Werkseitige Befüllung	[kg]	2,75	2,75	2,70	3,05
Rohranschlüsse (Durchmesser)	Flüssigkeit	[mm (Zoll)]	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
	Gas	[mm (Zoll)]	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)	15,88 (5/8)
	Kondensat	[mm (Zoll)]	DN20 (R3/4)	DN20 (R3/4)	DN20 (R3/4)	DN20 (R3/4)
Maximale Rohrlänge		[m]	65	65	65	65
Maximale Höhendifferenz		[m]	30	30	30	30
Betriebsbereich der Außeneinheit (außentemperatur)	Kühlung	[°C]	-15~52	-15~52	-15~52	-15~52
Betriebsbereich der Außeneinheit (außentemperatur)	Heizung	[°C]	-22~24	-22~24	-22~24	-22~24
Arbeitsbereich der Temperatur		[°C]	16~32	16~32	16~32	16~32
