Kanaleinheiten

Dank der besonders flachen Gehäusekonstruktion eignen sich die Geräte sogar für niedrige Zwischendeckenräume. Die automatische ESP-Regelfunktion garantiert stets komfortables Kühlen und Heizen, unabhängig von der Länge der Installation

Kanaleinheiten

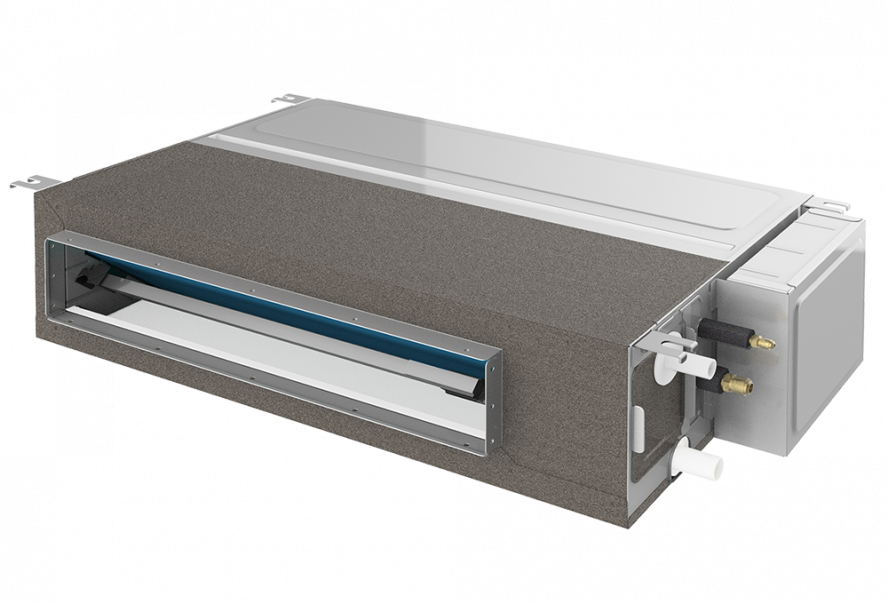

AUX-M-D(07/09/12/18/24)/I

KOMPAKTGRÖSSE, AUSSERGEWÖHNLICH FLACHE BAUFORM – HÖHE NUR 200 MM
Dank der flachen Bauform eignen sich die AUX -Kanaleinheiten ausgezeichnet für Räume mit einer begrenzter Installationsfläche. Die niedrige Höhe des Gehäuses –lediglich 200 mm- ermöglicht die Montage der Einheit sogar in einem sehr niedrigen Deckenraum.
VERSTECKTES KLIMATISIERUNGSSYSTEM
Die Kanaleinheiten sind für den Einbau bestimmt – sie bieten einen unauffälligen Betrieb und eine breite Palette von Installationsmöglichkeiten an. Nach dem Einbau in dem Zwischendeckenbereich sind sie unsichtbar und die klimatisierte Luft wird durch Kanäle zu den an den beliebigen Stellen entworfenen Lüftungsgittern geleitet.

Immer komfortable und effektive Kühlung

Auch in großen Räumen

Effiziente und unauffällige Kompakteinheiten geben mehr Freiheit beim Entwerfen der Installation. Dank der außergewöhnlich flachen Bauform des Gehäuses eignen sie sich hervorragend für niedrige Deckenräume. Der regulierbare statische Druck bis 160Pa ermöglicht die Anwendung von langen Lüftungskanälen und die Funktion der automatischen ESP-Regulierung sichert immer die komfortable Kühlung und Heizung, unabhängig von der Länge der Installation.

Kondenswasserpumpe

Förderhöhe bis 70 cm

Die AUX- Kassetteneinheit kann zusätzlich mit einer Kondenswasserpumpe ausgestattet werden. Mit der Pumpe ist es möglich, das Kondenswasser bis 70 cm Höhe oberhalb der Abtropfschale abzupumpen

ULTRANIEDRIGTEMPERATURHEIZUNG

Sogar über große Entfernungen

Der einstellbare Verfügbarkeitsdruck von 0 bis 160 Pa ermöglicht größere Flexibilität bei der Anlagenplanung und erlaubt die Verteilung von Lüftungskanälen über große Entfernungen.

Elastische Installationsführung

Zwei Möglichkeiten für die Luftentnahme

Die Bauweise des Kanalklimagerätes ermöglicht die Lufteinlassstelle in zweifacherweise zu montieren, was die größere Flexibilität beim Entwerfen der Installation gibt. Standardmäßig befindet sich der Lufteinlass auf der Rückseite der Einheit. Wenn die Gestaltung des Raumes dies fordert, kann die Luftansaugung auch von der Unterseite erfolgen (optional)

AUTOMATISCHE ENTLÜFTUNGSSTEUERUNG

Komfortable Bedingungen und niedriger Lärmpegel

Die Funktion der automatischen ESP-Regulierung garantiert die komfortablen Bedingungen im Raum bei dem niedrigen Lärmpegel. Die Ventilatorgeschwindigkeit und die Menge der ausgeblasenen Luftströmung sind automatisch an die Länge des Lüftungskanals angepasst, damit immer der konstante Luftstrom in jeder Situation, unabhängig von der Länge der Rohrleitung, gesichert wird.

Inverter-Verdichter von hoher Qualität

Garantie für Energieeinsparung und Zuverlässigkeit

Der in den AUX Klimageräten eingesetzte Inverter-Rotationsverdichter garantiert einen zuverlässigen und effizienten Betrieb, die höchsten Parameter der Energieeffizienz, niedrige Betriebskosten und einen niedrigen Lärmpegel. Die robusten Stoffe von hoher Qualität, die bei der Konstruktion des Verdichters verwendet wurden, sorgen für seinen langen und reibungslosen Betrieb.

KORROSIONSGESCHÜTZTES AUSSENGEHÄUSE

Längere Lebensdauer und Ästhetik

Das Gehäuse der Außeneinheit wurde mit einer Schutzbeschichtung versehen, die es u.a. gegen Insekten, Nagetiere, Nässe, Staub oder Feuer schützt. Dies sichert die lange Lebensdauer des Gerätes und das ästhetische Aussehen, auch wenn das Gerät viele Jahre den ungünstigen Außenbedingungen ausgesetzt war.

Optimalisierter Entwurf von Rohrleitungen

Erhöhung der Kühleffizienz

Die Bauform sichert eine zusätzliche Kühlung und erhöht die Kühleffizienz dadurch, dass die Einlassstelle des Kältemittels von der Auslassstelle getrennt wird.

Intelligente Entfrostung

Effektiver Betrieb bei niedrigen Außentemperaturen

Das Klimagerät betätigt den Entfrostungsmodus nur dann wenn das nötig ist und nur für die Zeitdauer, die zur Entfrostung des Wärmetauschers notwendig ist, was den Dauerbetrieb des Gerätes im Heizmodus ermöglicht. Das System der intelligenten Entfrostung, das in den AUX-Klimageräten angewandt wurde, verbessert die Energieeinsparung der Geräte um 5 % und um 20% erhöht die Heizungseffektivität bei niedrigen Außentemperaturen.

Breiter Betriebsumfang

Reibungsloser Betrieb auch unter ungünstigen Außenbedingungen

Die Kommerzklimasysteme AUX kennzeichnen sich durch einen stabilen, reibungslosen Betrieb auch bei den niedrigsten Außentemperaturen. Dank der Anwendung der modernen Technologien und Bauteilen von hoher Qualität können die AUX-Klimageräte im breiten Temperaturbereich d.h. von -15°C bis 52°C im Kühlmodus und von -22°C bis 24°C im Heizmodus arbeiten, wodurch sie einen hohen Komfort in den klimatisierten Räumen in jeder Jahreszeit sichern.

Automatische Neustart-Funktion

Speicherung von Einstellungen beim Stromausfall

Beim Stromausfall werden die letzten Einstellungen gespeichert, sodass keine Konfiguration verloren geht. Nach der Rückkehr der Stromversorgung schaltet sich die Klimaanlage automatisch wieder in den zuvor eingestellten Modus ein und sorgt so für durchgehenden Komfort ohne erneute manuelle Anpassung.

Erhitzer für die Abtropfschale

Effiziente Arbeit im Heizmodus

Die Außeneinheiten von den AUX-Kommerzklimageräten haben Erhitzer für die Abtropfschale, die eine effiziente Arbeit des Gerätes im Heizmodus auch bei starkem Frost ermöglichen, indem sie den Wärmetauscher gegen die Eisbildung schützen.

WARUM R32?

Niedriger GWP-Wert – 675
das bedeutet, dass es die Ozonschicht nicht schädigt
Es ist recycelbar
das bedeutet, dass es wiederverwendet werden kann
Hohe Effizienz
das bedeutet 30 % weniger Kältemittel in der Anlage
Höhere Energieeffizienz
das bedeutet Einsparungen
Geringe Toxizität
das bedeutet sichere Nutzung

HOHE ENERGIEEFFIZIENZ

Garantie für energieeffizienten Betrieb

Dank dem eingesetzten Kompressor mit der fortgeschrittenen Inverter-Technologie und dem R32 Kältemittel erreichen die AUX-Klimageräte die höchsten Parameter der Energieeffizienz. Sie sichern einen zuverlässigen und effektiven Betrieb bei dem gleichzeitig niedrigen Energieverbrauch. Die Geräte erfüllen alle Anforderungen der EU im Bezug auf die Energieeinsparung.

TECHNISCHE DATEN

Modell			AUX-M-D07/I	AUX-M-D09/I	AUX-M-D12/I	AUX-M-D18/I	AUX-M-D24/I
Kühlleistung		[kW]	2,20 (1,13 – 2,70)	2,60 (1,50 – 3,55)	3,52 (1,35 – 4,40)	5,28 (1,53 – 5,60)	7,03 (2,16 – 8,20)
Kühlleistung		[Btu/h]	7506 (3855 – 9220)	8872 (5120 – 12115)	12000 (4600 – 15000)	18000 (5200 – 19100)	24000 (7400 – 28000)
Heizleistung		[kW]	2,50 (1,34 – 3,17)	2,90 (1,70 – 3,65)	3,81 (1,24 – 5,30)	5,60 (1,40 – 6,20)	7,91 (1,98 – 9,30)
Heizleistung		[Btu/h]	8530 (4575 – 10820)	9895 (5800 – 12450)	13000 (4200 – 18100)	19100 (4800 – 21200)	27000 (6800 – 31700)
Stromversorgung		[V~,Hz,Ph]	220-240, 50, 1	220-240, 50, 1	220-240, 50, 1	220-240, 50, 1	220-240, 50, 1
Leistungsaufnahme im Kühlmodus		[W]	55	55	60	90	150
Leistungsaufnahme im Heizmodus		[W]	55	55	60	90	150
Leistung des Lüftermotors		[W]	40	40	50	73	120
Lüftergeschwindigkeit (hoch / mittel / niedrig)		[U/min]	1020/870/780	1020/870/780	980/880/800	1180/1050/930	1200/1065/960
Luftdurchsatz (hoch / mittel / niedrig)		[m³/h]	600/450/380	600/450/380	720/600/500	900/750/630	1400/1190/980
Schalldruckpegel		[dB(A)]	37/33/30	37/33/30	36/34/32	41/37/34	42/39/36
Schallleistungspegel		[dB(A)]	53	53	49	56	55
ESP		[Pa]	10/30	10/30	25 (0 ~ 80)	25 (0 ~ 80)	25 (0 ~ 80)
Abmessungen der Einheit		[mm]	700 x 470 x 200	700 x 470 x 200	700 x 700 x 245	700 x 700 x 245	1000 x 700 x 245
Gewicht der Einheit (netto)		[kg]	18,5	18,5	21,0	22,0	29,5
Kältemittel		–	R32	R32	R32	R32	R32
Rohranschlüsse (Durchmesser)	Flüssigkeit	[mm/(Zoll)]	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	9,52 (3/8)
	Gas	[mm/(Zoll)]	9,52 (3/8)	9,52 (3/8)	12,70 (1/2)	12,70 (1/2)	15,88 (5/8)
	Kondensat	[mm]	16,50	16,50	16,50	16,50	16,50

Wir behalten uns das Recht auf Fehler in Beschreibungen, Erscheinungsbild, Funktionen, technischen Parametern und Maßzeichnungen vor, die aus der kontinuierlichen Weiterentwicklung unserer Geräte resultieren.
